Manuel d'utilisation

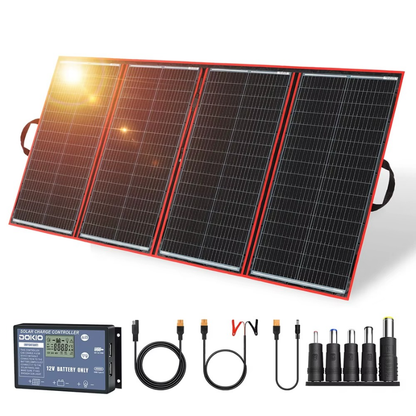

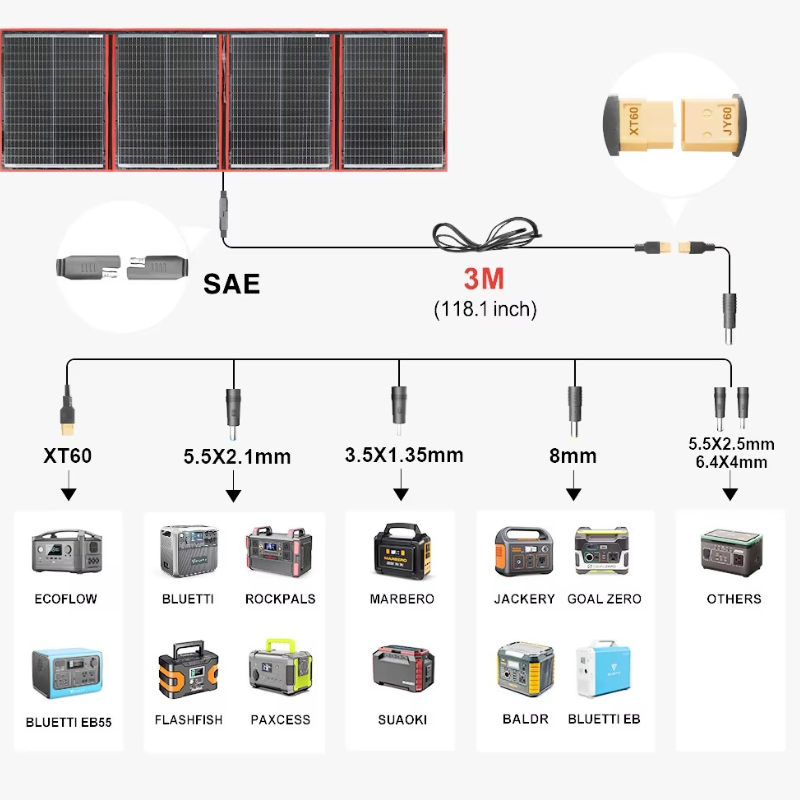

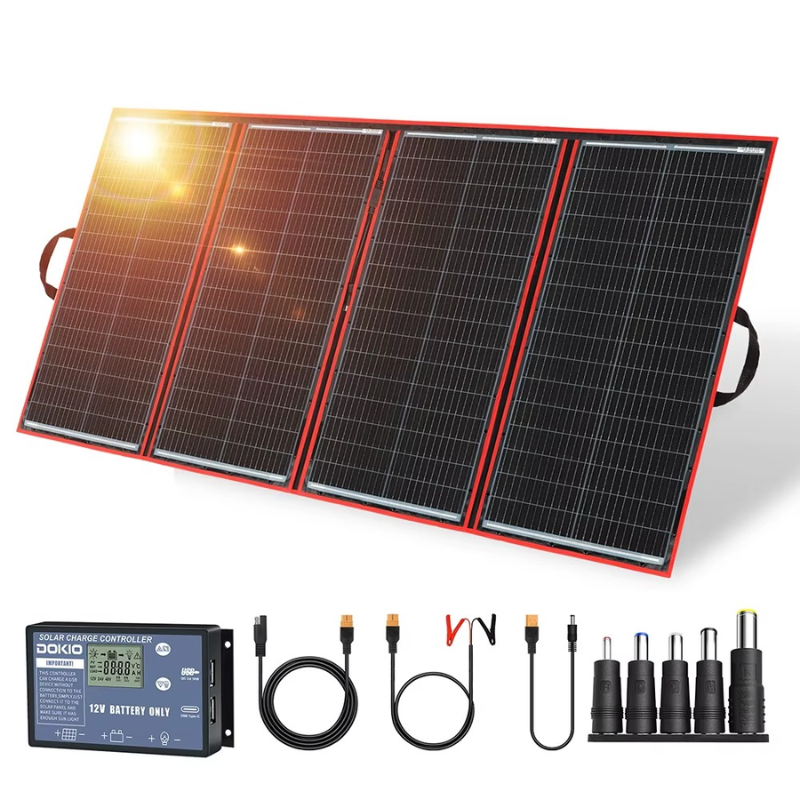

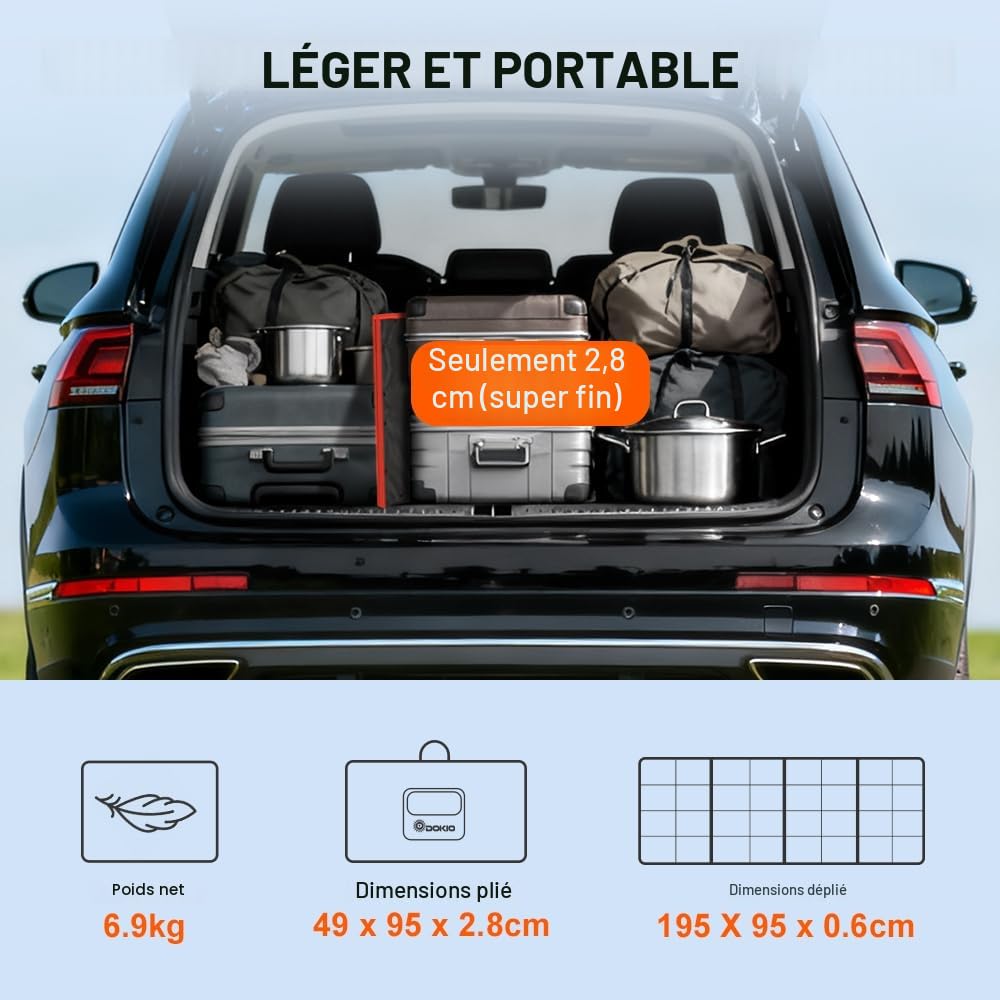

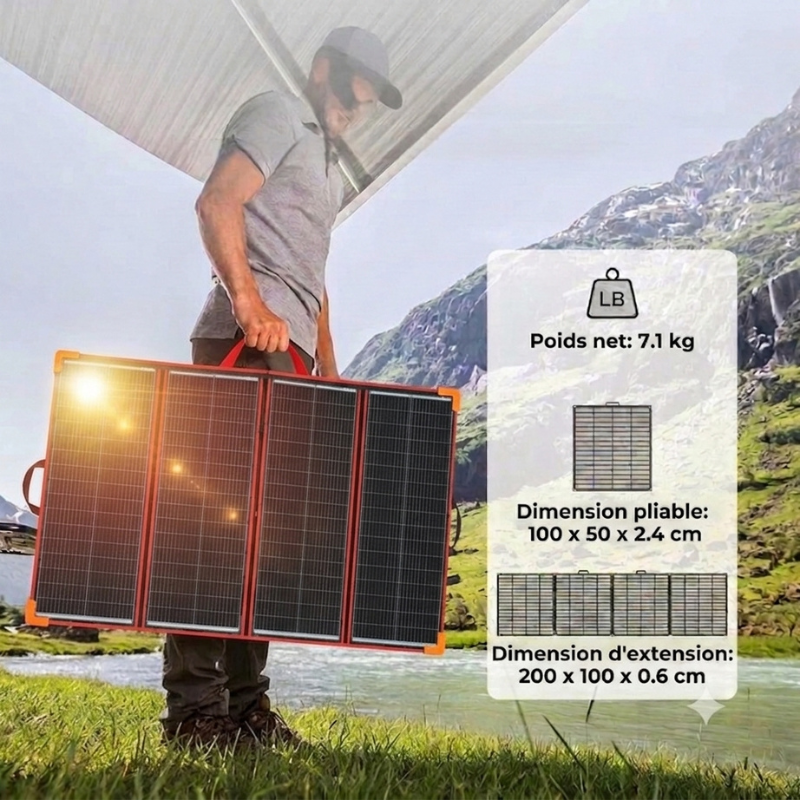

MANUEL D'UTILISATION : RÉGULATEUR DE CHARGE SOLAIRE INTELLIGENT

Chers utilisateurs, merci d'avoir choisi notre produit. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil. Ce régulateur est utilisé pour les systèmes solaires autonomes (off-grid) afin de contrôler la charge et la décharge de la batterie. Sa fonction principale est de protéger la batterie. Le processus de charge intelligent a été optimisé dans le but de prolonger la durée de vie de la batterie et d'améliorer les performances globales du système.

1. Fonctions Principales

• Les panneaux solaires peuvent alimenter un appareil USB de manière indépendante.

• Écran à cristaux liquides (LCD) ergonomique, interface homme-machine équipée de deux boutons pour l'utilisation.

• Données techniques complètes pour l'installation et la modification des réglages.

• Charge intelligente à trois étapes à haute efficacité avec modulation de largeur d'impulsion (PWM).

• Mode de contrôle de la charge optionnel avec fonction de minuterie pour l'éclairage public la nuit et contrôle manuel de la décharge.

• Affichage en temps réel du courant de charge et de décharge.

• Protections intégrées fiables : protection contre les surtensions, protection contre les courts-circuits, protection contre les surcharges et protection contre les décharges excessives.

• Compensation précise de la température avec étalonnage automatique de la tension de charge et de décharge pour améliorer la durée de vie de la batterie.

• Protection complète contre l'inversion de polarité.

2. Informations Importantes

⚠️ ATTENTION : Veuillez installer le régulateur à l'intérieur. Si le régulateur est installé à l'extérieur, veillez à maintenir l'environnement sec et à éviter la lumière directe du soleil.

• Étant donné que le régulateur émet de la chaleur pendant son fonctionnement, veuillez maintenir l'environnement ventilé et l'éloigner des matériaux inflammables.

• Soyez prudent lorsque la tension en circuit ouvert du panneau solaire est élevée.

• Installez la batterie bien droite, car elle contient de l'électrolyte acide. En cas de contact accidentel avec l'électrolyte, rincez immédiatement et abondamment à l'eau.

• Veuillez éviter toute inversion de connexion ou court-circuit dans un système 48V, sous peine d'endommager gravement le produit.

• Il est interdit de provoquer un court-circuit entre les bornes positive et négative avec un conducteur, car l'énergie de la batterie est très élevée.

• Il est fortement recommandé d'installer un fusible de sécurité entre la batterie et le régulateur (type à action lente. Le courant de déclenchement du fusible doit correspondre à 1,5 fois le courant nominal du régulateur).

3. Recommandations d'Utilisation

• Le régulateur peut ajuster la tension de charge en détectant la température ambiante ; essayez donc de maintenir le régulateur le plus près possible de la batterie.

• Il est recommandé d'utiliser des câbles adaptés avec une densité de courant électrique inférieure à 3 A/mm2.

• Un câble mal serré ou une mauvaise connexion peut provoquer la fusion de l'isolant du fil en raison d'une résistance excessive, ce qui peut brûler les matériaux environnants et même provoquer un incendie.

• Veuillez charger complètement la batterie chaque mois, sinon elle risque d'être définitivement endommagée.

4. Caractéristiques de l'Écran Graphique LCD

• Schéma en haut à droite : Panneau Solaire → Régulateur (Solar Charge Controller) → Batterie (Battery) / Ampoule (Load) / Sortie USB (USB Output) vers Téléphone.

• Si les bornes du régulateur subissent un court-circuit, cela peut provoquer un incendie ou une explosion. Soyez vigilant. (Nous recommandons fortement d'installer un fusible de sécurité pour connecter la batterie : 1,5 fois le courant nominal du régulateur).

• Comme indiqué sur le schéma, l'écran LCD affiche le symbole du panneau solaire en cas d'ensoleillement suffisant et de connexion correcte entre le panneau et le régulateur. La flèche allant du panneau solaire vers la batterie s'affiche alors.

• La tension du panneau solaire étant élevée, veillez à connecter correctement le panneau au régulateur.

• Sur un système 24V, l'inversion de polarité du panneau solaire peut endommager le régulateur de charge.

• Afin d'éviter tout arc électrique ou dommage lié à la tension, veuillez couper la sortie du régulateur en appuyant sur le bouton avant de brancher vos appareils (la charge). Notez que le régulateur ne fournit pas de protection contre l'inversion de polarité pour la charge de sortie.

Mise à la terre du panneau solaire photovoltaïque :

• Ce régulateur de charge solaire est conçu avec un pôle positif commun. Toutes les électrodes positives de chaque composant sont reliées ensemble. Si votre système solaire nécessite une mise à la terre, veuillez connecter la mise à la terre sur le pôle positif.

• Avertissement : Pour certains systèmes spécifiques (ex: systèmes de communication solaire, installations solaires portables, etc.), la mise à la terre se fait par le pôle négatif. Dans ce cas, ne connectez pas la mise à la terre positive, sous peine de provoquer un court-circuit direct.

Légende des numéros de l'écran LCD (Image section 4) :

1. Indication de nuit : Si la tension d'entrée du panneau solaire est identifiée par le régulateur comme inférieure à la valeur de démarrage photovoltaïque, ce symbole graphique s'affiche.

2. Indication de jour : Si la tension d'entrée du panneau solaire est identifiée par le régulateur comme supérieure à la valeur de démarrage photovoltaïque, ce symbole graphique s'affiche.

3. Paramètres photovoltaïques : Ce symbole s'allume lorsque les données affichées concernent le panneau solaire (ex: tension du panneau).

4. Paramètres de la batterie : S'affiche lorsque les données concernent la batterie (tension de la batterie, température, etc.).

5. Paramètres de la charge (Sortie) : S'affiche pour indiquer les données de la charge connectée (courant de décharge, minuterie de décharge, etc.).

6. Tension du système : Le régulateur ajuste automatiquement les données techniques lorsque l'écran LCD affiche les différentes tensions du système (12V / 24V / 48V).

7. Zone d'affichage numérique.

8. Fonction de configuration de la minuterie.

9. Symbole graphique de l'interrupteur.

10. Valeur du symbole de l'unité.

11. Avertissement : Ce symbole s'affiche en cas de panne ou d'anomalie.

12. Indicateur statique de charge : Allumé (ON) 💡 / Éteint (OFF).

13. Indicateur de puissance de sortie : S'affiche lorsque de l'énergie est distribuée vers la sortie.

14. Indicateur de capacité de la batterie : Les barres de niveau varient selon l'état de charge de la batterie.

15. Indicateur d'état de charge : S'affiche lorsque le régulateur charge activement la batterie. S'éteint si aucune charge n'est en cours.

5. Installation

5.1 Fixation du régulateur

Le régulateur doit être installé dans un endroit bien ventilé, à l'abri des rayons directs du soleil, des températures élevées et de toute infiltration d'eau.

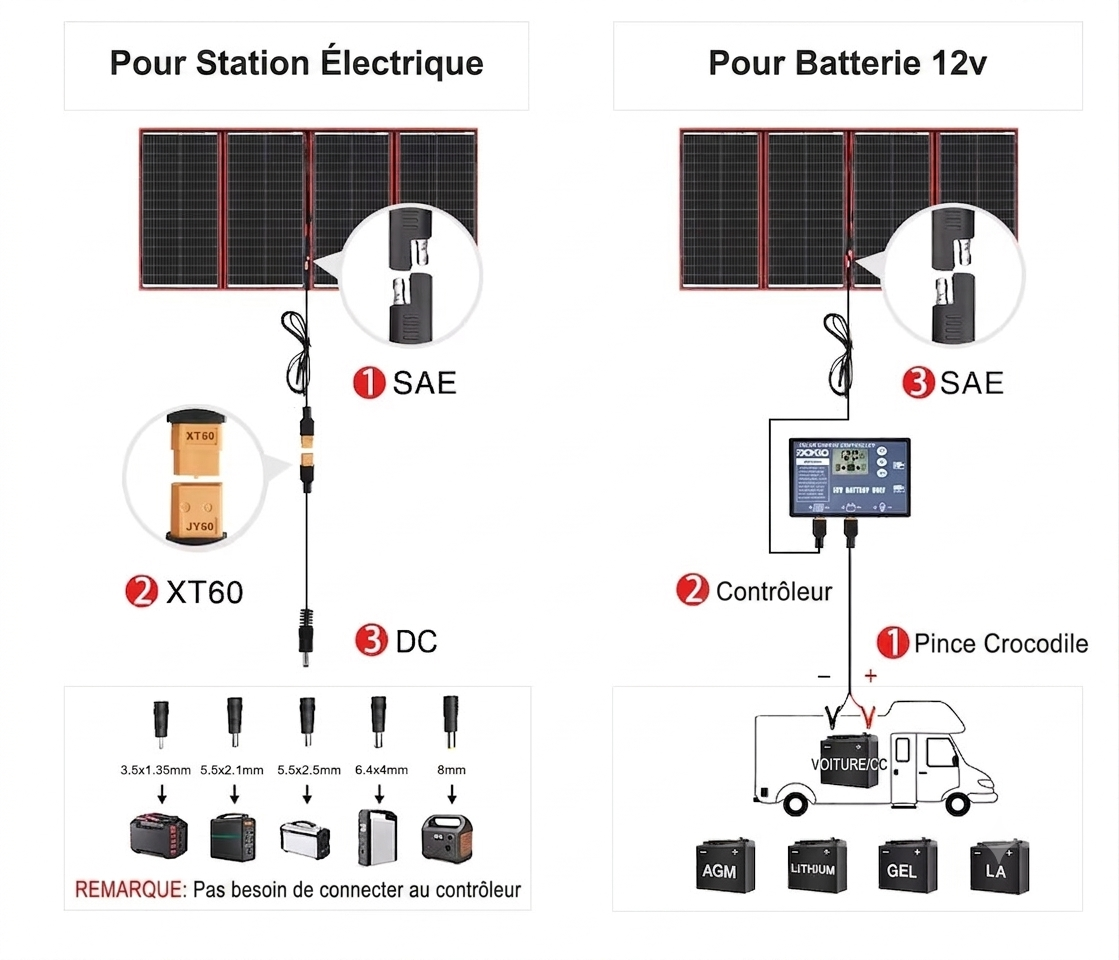

5.2 Connexion du régulateur

• Comme indiqué sur l'image, veuillez connecter la batterie sur le bornier du régulateur. Fixez fermement les câbles côté régulateur avant de les brancher sur les bornes de la batterie pour éviter tout court-circuit accidentel.

• Si la connexion est correcte, l'écran LCD s'allume et indique la tension de la batterie ainsi que d'autres données. Si rien ne s'affiche, vérifiez votre câblage. La longueur du câble entre la batterie et le régulateur doit être la plus courte possible (recommandée entre 30 cm et 100 cm).

• Connectez les câbles du panneau solaire photovoltaïque après avoir finalisé la connexion de la batterie. Portez une attention stricte à la polarité du panneau solaire.

6. Fonctionnement et Affichage

Interface Principale

Au démarrage, le régulateur effectue une initialisation d'une seconde et affiche son courant nominal avant d'entrer sur l'interface principale.

• Sur l'interface principale, appuyez sur le bouton ⚙️ (Menu) pour faire défiler : la tension de la batterie → la tension du panneau → le courant de charge → le courant de décharge → la température ambiante.

• Sur l'interface principale, appuyez sur le bouton 💡 (Lampe) pour activer ou couper manuellement la sortie de charge.

• Sur l'interface principale, maintenez le bouton ⚙️ (Menu) enfoncé pendant 3 secondes pour accéder aux menus de configuration :

• A) Capacité de charge accumulée (AH) : Indique la valeur totale du courant de charge accumulé. Un appui long de plus de 3 secondes sur ce menu réinitialise ce compteur à zéro.

• B) Capacité de décharge accumulée (AH) : Indique la valeur totale du courant de décharge consommé. Un appui long de plus de 3 secondes sur ce menu réinitialise ce compteur à zéro.

• C) Tension de charge flottante (Floating) : Point de tension où le mode PWM s'active pour limiter la montée en tension. Pour modifier : appui long de 3 secondes, le chiffre clignote, ajustez avec les flèches, puis réenclenchez par un appui long de 3 secondes pour sauvegarder. Si aucune opération n'est effectuée pendant 20 secondes, le système retourne automatiquement à l'interface principale.

• D) Tension de récupération après décharge profonde : Tension nécessaire pour que la sortie de charge soit réautorisée automatiquement (par exemple, si la batterie est faible, le régulateur coupe la sortie ; elle se reconnectera lorsque la tension dépassera ce seuil).

• E) Tension de protection contre les décharges excessives : Seuil critique où le régulateur coupe immédiatement la sortie pour protéger la batterie. Le régulateur se verrouille alors et l'utilisateur doit impérativement recharger la batterie.

• F) Sélection du mode de fonctionnement de la charge (Minuterie) :

• 24H : La charge fonctionne en continu 24h/24 (hors panne).

• <23H : Active la minuterie. La charge s'allume automatiquement au coucher du soleil et fonctionne pendant le nombre d'heures défini, ou s'arrête dès le lever du soleil si la nuit est plus courte que la durée programmée.

• G) Tension du système : Affiche la détection automatique (ex : Auto).

• H) Sélection du type de batterie : Le type par défaut est b1 (Batterie au plomb sans entretien).

7. Type de Batterie et Paramètres (Tableau de l'image)

8. Fonctions de Protection

• Protection contre les tensions basses (Batterie faible) : Si la batterie descend sous le seuil critique, la sortie est coupée, le symbole de la batterie et l'alerte clignotent. Après recharge, dès que la tension remonte au niveau de récupération, la sortie se réactive automatiquement (ou appuyez sur le bouton pour forcer le déverrouillage).

• Protection contre les courts-circuits et surcharges : En cas de court-circuit sur la sortie, celle-ci est coupée, et les mentions LOAD, 88.8A ainsi que le symbole d'avertissement clignotent. Une fois le défaut résolu, le système réactive la sortie après un délai de 30 secondes.

• Protection contre les surintenses (Surcharges de courant) : Si le courant demandé dépasse le courant nominal pendant plus de 10 secondes, la protection s'active, coupe la sortie et affiche l'alerte. Réactivation automatique après 30 secondes une fois le problème corrigé.

• Protection contre les surtensions du panneau solaire : Le régulateur vérifie si la tension du panneau connecté est trop élevée par rapport au système (Max 25V pour un système 12V, 50V pour un système 24V, 100V pour un système 48V). Si la tension est trop élevée, le régulateur bloque la charge pour se protéger et fait clignoter les symboles d'alerte, du panneau et de tension solaire.

9. Pannes Courantes et Solutions

10. Fiche Technique des Paramètres (Tableau en bas à gauche)

• Modèles disponibles : CM30-10 (10A) / 2430-20 (20A) / 902-300-30 (30A)

• Courant nominal : 10A / 20A / 30A (selon modèle)

• Tension nominale : 12V / 24V (Reconnaissance automatique)

• Tension solaire maximale : < 25V (pour système 12V) / < 50V (pour système 24V)

• Protection basse tension : 10.7V / 21.4V

• Tension de récupération après décharge : 12.6V / 25.2V

• Tension flottante : 13.7V / 27.4V

• Consommation propre en veille : < 30 mA

• Matériau du boîtier : Plastique ABS + Aluminium

• Sortie USB : 5V / 2A Maximum

• Mode de charge : Modulation d'impulsion (PWM)

• Compensation de température : −4 mV/Eˊleˊment/∘C

• Température de fonctionnement : −20∘C à +60∘C

Numéro de version du manuel d'utilisation : SD2430D-V4.0
